ปัจจัยด้านคุณภาพส่งผลต่อประสิทธิภาพของตัวกรอง RF อย่างไร

เฮ้! ในฐานะซัพพลายเออร์ตัวกรอง RF ฉันได้เห็นโดยตรงแล้วว่าปัจจัยด้านคุณภาพมีความสำคัญเพียงใดในการกำหนดประสิทธิภาพของอุปกรณ์ที่ดีเหล่านี้ ในบล็อกนี้ ฉันจะแจกแจงว่าปัจจัยด้านคุณภาพคืออะไร ส่งผลต่อประสิทธิภาพของตัวกรอง RF อย่างไร และเหตุใดจึงสำคัญสำหรับคุณ

ปัจจัยด้านคุณภาพคืออะไร?

เริ่มจากพื้นฐานกันก่อน ปัจจัยด้านคุณภาพซึ่งมักแสดงเป็น Q เป็นตัววัดว่าตัวสะท้อนเสียงหรือตัวกรอง "ดี" ในการกักเก็บพลังงานเทียบกับปริมาณที่สูญเสียไป พูดง่ายๆ ก็คือบอกเราว่าตัวกรองมีประสิทธิภาพในการทำงานเพียงใด ค่า Q สูงหมายความว่าตัวกรองสามารถกักเก็บพลังงานได้มากและมีการสูญเสียต่ำ ในขณะที่ค่า Q ต่ำบ่งชี้ว่าสูญเสียพลังงานมากขึ้น

ในทางคณิตศาสตร์ ปัจจัยด้านคุณภาพถูกกำหนดให้เป็นอัตราส่วนของพลังงานที่เก็บไว้ในตัวกรองต่อพลังงานที่กระจายไปต่อรอบ นอกจากนี้ยังสามารถแสดงในรูปของแบนด์วิธของตัวกรองและความถี่เรโซแนนซ์ได้ด้วย ตัวกรอง high - Q มีแบนด์วิดท์ที่แคบ ในขณะที่ตัวกรอง low - Q มีแบนด์วิธที่กว้างกว่า

ปัจจัยด้านคุณภาพส่งผลต่อประสิทธิภาพของตัวกรอง RF อย่างไร

การเลือกความถี่

ลักษณะที่สำคัญที่สุดอย่างหนึ่งของตัวกรอง RF คือความสามารถในการเลือกความถี่หรือช่วงความถี่เฉพาะในขณะที่ปฏิเสธความถี่อื่น นี่คือจุดที่ปัจจัยด้านคุณภาพเข้ามามีบทบาทครั้งใหญ่

ตัวกรอง RF สูง - Q มีการเลือกความถี่ที่ดีเยี่ยม สามารถแยกย่านความถี่ที่แคบมากได้ โดยปล่อยให้เฉพาะสัญญาณที่ต้องการผ่านไปได้ ในขณะเดียวกันก็ปิดกั้นสัญญาณรบกวนที่ไม่พึงประสงค์ ตัวอย่างเช่น ในระบบการสื่อสารไร้สาย สามารถใช้ตัวกรอง high - Q เพื่อแยกช่องสัญญาณต่างๆ เพื่อให้มั่นใจว่าแต่ละช่องสัญญาณจะทำงานโดยปราศจากการรบกวนจากช่องสัญญาณที่อยู่ใกล้เคียง

ในทางกลับกัน ตัวกรอง Q ต่ำมีแบนด์วิธที่กว้างกว่า การแยกแยะระหว่างความถี่ที่มีระยะห่างใกล้เคียงกันนั้นทำได้ไม่ดีนัก นี่อาจเป็นปัญหาในการใช้งานที่จำเป็นต้องเลือกความถี่ที่แม่นยำ เช่น ในระบบสื่อสารผ่านดาวเทียมหรือเรดาร์

การสูญเสียการแทรก

การสูญเสียการแทรกเป็นอีกหนึ่งตัวชี้วัดประสิทธิภาพหลักสำหรับตัวกรอง RF โดยจะวัดปริมาณกำลังของสัญญาณที่สูญเสียไปเมื่อสัญญาณผ่านตัวกรอง

โดยทั่วไปตัวกรอง High - Q จะมีการสูญเสียการแทรกต่ำกว่า เนื่องจากมีประสิทธิภาพในการกักเก็บพลังงานมากกว่า พลังงานจึงกระจายเป็นความร้อนน้อยลงหรือสูญเสียไปในรูปแบบอื่น ซึ่งหมายความว่าความแรงของสัญญาณยังคงค่อนข้างสูงหลังจากผ่านตัวกรอง ซึ่งเป็นสิ่งสำคัญสำหรับการรักษาคุณภาพสัญญาณที่ดี

อย่างไรก็ตาม ตัวกรอง Low - Q มีแนวโน้มที่จะมีการสูญเสียการแทรกสูงกว่า การสูญเสียพลังงานมีมากขึ้น ส่งผลให้ความแรงของสัญญาณลดลงอย่างมาก ซึ่งอาจนำไปสู่ปัญหาต่างๆ เช่น อัตราส่วนสัญญาณต่อสัญญาณรบกวนที่ไม่ดี และช่วงการสื่อสารที่ลดลง

ความล่าช้าของกลุ่ม

ความล่าช้าของกลุ่มคือเวลาที่องค์ประกอบความถี่ต่างๆ ของสัญญาณต้องผ่านตัวกรอง ในตัวกรองที่เหมาะสมที่สุด ส่วนประกอบความถี่ทั้งหมดควรมีการหน่วงเวลากลุ่มเดียวกัน เพื่อรักษารูปร่างของสัญญาณไว้

ตัวกรอง High - Q มักจะมีการตอบสนองล่าช้าของกลุ่มเชิงเส้นมากกว่า ซึ่งหมายความว่าส่วนประกอบความถี่ที่แตกต่างกันของสัญญาณจะผ่านตัวกรองในเวลาเดียวกันโดยประมาณ ซึ่งช่วยลดความผิดเพี้ยนให้เหลือน้อยที่สุด สิ่งนี้มีความสำคัญอย่างยิ่งในการใช้งานที่รูปร่างและเวลาของสัญญาณมีความสำคัญ เช่น ในการส่งข้อมูลความเร็วสูง

ตัวกรองต่ำ - Q อาจมีการตอบสนองล่าช้าที่ไม่ใช่กลุ่มเชิงเส้นมากกว่า ซึ่งอาจทำให้ส่วนประกอบความถี่ที่แตกต่างกันมาถึงในเวลาที่ต่างกัน ส่งผลให้สัญญาณผิดเพี้ยนและเสื่อมลง

การใช้งานและความสำคัญของปัจจัยด้านคุณภาพ

การสื่อสารไร้สาย

ในระบบการสื่อสารไร้สาย เช่น เครือข่ายโทรศัพท์เคลื่อนที่และ Wi-Fi ตัวกรอง RF ใช้เพื่อแยกคลื่นความถี่ต่างๆ และลดการรบกวน ตัวกรอง High - Q มีความสำคัญต่อการรับรองการสื่อสารคุณภาพสูง ตัวอย่างเช่น ในกตัวกรองช่องสถานีฐานซึ่งเป็นปัจจัยด้านคุณภาพที่สูงจะช่วยแยกย่านความถี่เฉพาะที่ใช้สำหรับบริการโทรศัพท์มือถือต่างๆ ปรับปรุงความแรงของสัญญาณและลดสายหลุด

การสื่อสารผ่านดาวเทียม

การสื่อสารผ่านดาวเทียมจำเป็นต้องมีการเลือกความถี่ที่แม่นยำอย่างยิ่งเนื่องจากมีแบนด์วิธที่จำกัดและระยะทางที่สัญญาณเดินทางไกล ตัวกรอง High - Q ใช้เพื่อแยกช่องสัญญาณดาวเทียมต่างๆ และปฏิเสธสัญญาณรบกวนจากแหล่งอื่น การปรับปรุงปัจจัยด้านคุณภาพเพียงเล็กน้อยสามารถนำไปสู่การเพิ่มขึ้นอย่างมากในประสิทธิภาพโดยรวมของระบบสื่อสารผ่านดาวเทียม

ระบบเรดาร์

ระบบเรดาร์อาศัยตัวกรอง RF ในการตรวจจับและแยกแยะระหว่างเป้าหมายที่แตกต่างกัน ตัวกรอง High - Q ใช้เพื่อปรับปรุงความละเอียดช่วงและความแม่นยำของเรดาร์ พวกเขาสามารถแยกความถี่เฉพาะที่ใช้สำหรับสัญญาณเรดาร์ ช่วยลดความยุ่งเหยิงและการแจ้งเตือนที่ผิดพลาด

ตัวกรอง RF ประเภทต่างๆ และปัจจัยด้านคุณภาพ

ตัวกรองช่อง

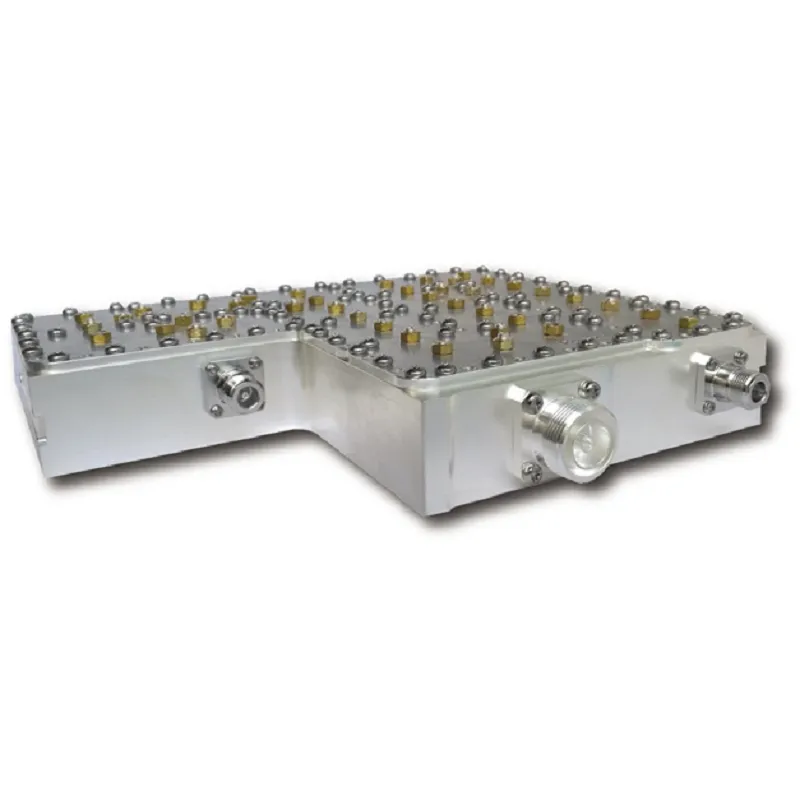

ตัวกรองแบบคาวิตี้ขึ้นชื่อในเรื่องคุณภาพสูง ประกอบด้วยโพรงเรโซแนนซ์ที่สามารถกักเก็บพลังงานจำนวนมากโดยมีการสูญเสียต่ำ ตัวกรองคาวิตี้ Q สูงทำให้เหมาะสำหรับการใช้งานที่ต้องการการเลือกความถี่ประสิทธิภาพสูง เช่น ในสถานีฐาน ตรวจสอบของเราตัวกรองช่องสถานีฐานสำหรับรายละเอียดเพิ่มเติมเกี่ยวกับตัวกรองที่มีประสิทธิภาพเหล่านี้

ตัวกรองอิเล็กทริก

ตัวกรองอิเล็กทริกยังมีปัจจัยด้านคุณภาพที่ค่อนข้างสูง พวกเขาใช้ตัวสะท้อนไดอิเล็กตริกเพื่อให้ได้เสียงสะท้อน และประสิทธิภาพของพวกมันก็ทำได้ดีมากในแง่ของการเลือกความถี่และการสูญเสียการแทรก คุณสามารถเรียนรู้เพิ่มเติมเกี่ยวกับตัวกรองอิเล็กทริกบนเว็บไซต์ของเรา

ตัวกรอง LC

ตัวกรอง LC ซึ่งประกอบด้วยตัวเหนี่ยวนำและตัวเก็บประจุ มักจะมีปัจจัยด้านคุณภาพที่ต่ำกว่าเมื่อเทียบกับตัวกรองแบบคาวิตี้และไดอิเล็กทริก มักใช้ในการใช้งานที่คำนึงถึงต้นทุนเป็นสำคัญ และสามารถเลือกความถี่ที่มีความแม่นยำน้อยกว่าได้

เหตุใดปัจจัยด้านคุณภาพจึงมีความสำคัญต่อคุณ

ในฐานะลูกค้า ปัจจัยด้านคุณภาพของตัวกรอง RF อาจมีผลกระทบอย่างมากต่อประสิทธิภาพของระบบของคุณ หากคุณอยู่ในธุรกิจการสื่อสารไร้สาย การสื่อสารผ่านดาวเทียม หรือเรดาร์ การใช้ตัวกรอง Q สูงสามารถนำไปสู่คุณภาพสัญญาณที่ดีขึ้น อัตราข้อมูลที่สูงขึ้น และการทำงานที่เชื่อถือได้มากขึ้น

ในทางกลับกัน หากคุณเลือกตัวกรองที่มีคุณภาพต่ำ คุณอาจประสบปัญหาต่างๆ เช่น สัญญาณรบกวน อัตราส่วนสัญญาณต่อสัญญาณรบกวนต่ำ และประสิทธิภาพของระบบลดลง ดังนั้น การพิจารณาปัจจัยด้านคุณภาพอย่างรอบคอบเมื่อเลือกตัวกรอง RF สำหรับการใช้งานของคุณจึงเป็นสิ่งสำคัญ

บทสรุป

โดยสรุป ปัจจัยด้านคุณภาพเป็นตัวแปรสำคัญที่ส่งผลต่อประสิทธิภาพของตัวกรอง RF ในหลายๆ ด้าน โดยจะกำหนดการเลือกความถี่ การสูญเสียการแทรก และการหน่วงเวลาของกลุ่มของตัวกรอง ซึ่งทั้งหมดนี้มีความสำคัญต่อการทำงานที่เหมาะสมของระบบการสื่อสารและเรดาร์ต่างๆ

ในฐานะซัพพลายเออร์ของตัวกรอง RF เราเข้าใจถึงความสำคัญของการจัดหาผลิตภัณฑ์คุณภาพสูงพร้อมปัจจัยด้านคุณภาพที่เหมาะสมสำหรับความต้องการเฉพาะของคุณ ไม่ว่าคุณจะต้องการสูง-คิวตัวกรองช่องสถานีฐานสำหรับเครือข่ายมือถือของคุณหรือตัวกรองอิเล็กทริกสำหรับระบบสื่อสารผ่านดาวเทียมของคุณ เราช่วยคุณได้

หากคุณสนใจที่จะเรียนรู้เพิ่มเติมเกี่ยวกับตัวกรอง RF ของเรา หรือมีคำถามใดๆ เกี่ยวกับปัจจัยด้านคุณภาพและผลกระทบต่อประสิทธิภาพ อย่าลังเลที่จะติดต่อเรา เราพร้อมช่วยคุณค้นหาโซลูชันการกรองที่ดีที่สุดสำหรับการใช้งานของคุณ มาเริ่มการสนทนาและดูว่าเราจะปรับปรุงประสิทธิภาพของระบบของคุณร่วมกันได้อย่างไร

อ้างอิง

• โปซาร์, DM (2011) วิศวกรรมไมโครเวฟ. ไวลีย์.
• Matthaei, GL, Young, L. และ Jones, EMT (1964) ตัวกรองไมโครเวฟ อิมพีแดนซ์ - เครือข่ายการจับคู่ และโครงสร้างการเชื่อมต่อ แมคกรอว์ - ฮิลล์
